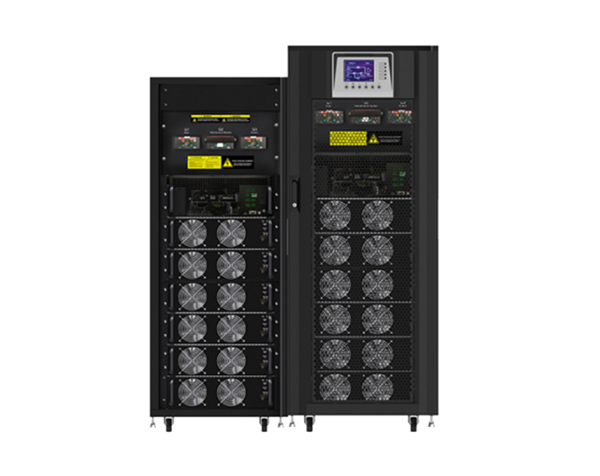

系統概述

本產品是一款雙轉換在線式模塊化結構的UPS系統，具有并聯冗余的特性, 可以完全取代傳統的1+1并機系統。且輸入諧波失真度THDI≤5％，整機效率 AC~AC達 95％，可以說MT系列產品是一款高可靠、高效率的綠色電源。同時具有強大的遠程監控和人機通訊介面，非常適合中大型數據中心、精密設備、電信行業的使用。

用負載類別

該系列產品設計應用環境為中大型關鍵設備系統。如：中大型數據處理中心、關鍵醫療設備、制造業控制系統和電信設備等行業。如：數據中心、通信機房、網絡管理中心，金融中心、證券交易、結算中心，銀行數據中心，大型的劇院、體育場館，交通管制中心，公路，鐵路的隧道照明及監控中心，港口、碼頭的信息中心，半導體生產線，企業自動化生產線及其控制系統等。

性能指標高

1、SKMK系列電源系統為模塊化冗余并聯系統的設計，由1至10個額定容量為20KVA的UPS功率模塊所組成，可在線熱插撥進行擴充。用戶可 在負載容量增加的情況下，以增加模塊的數量進行UPS系統的擴容，可擴展性強，大大降低了用戶運營資金的投入；

2、SKMK系列電源系統引用了 的電源相位及容量的多制式技術，可根據電源輸入情況進行“三相輸入三相輸出”、“三相輸入單相輸出”方式的選擇，并保持總功率不變；

3、 SKMK系列電源系統中的模塊是相對獨立控制的，任何模塊發生故障系統不受任何影響，充分發揮冗余功能的效用，全面保障設備正常運轉，實現 *大程度的故障冗余；

4、 SKMK系列電源系統利用 的智能故障脫機的熱插撥技術，單體故障的功率模塊可以任意熱線投入或退出并聯單元，無需停電操作， 實現并聯系 統的在線維護；

5、SKMK系列電源系統并聯技術，具有超強的并聯能力，將UPS電源系統的高可靠性提高到一個新的高度，其平均無故障時間值（MTBF） 是傳統UPS系統的1.5倍， 平均無重大故障值（MTBCF）是傳統UPS系統的3倍，平均修復時間值（MTTR）縮短到僅需5分鐘；

6、SKMK系列電源系統的雙向信息監控和自我測試功能，可全面了解電源系統運行情況；

7、 SKMK系列電源系統采用 的PFC電路設計，輸入總諧波失真（THDI）達到5%，單位輸入功因PF=0.99，線性負載條件下，輸出總諧波失真（THD）低于2%。極大降低電網污染，有效減少電網負荷和電源損耗，整機效率高達95%，大幅節省能源。

安全、穩定、易維護

1、采用冗余模塊技術，提升了系統的安全、穩定性；

2、在線熱插拔技術的應用，可大大降低系統故障的修復時間；

3、采用模塊化設計，平均無故障時間值（MTBF）是傳統UPS系統的1.5倍；

·4、系統設計中90%以上元器件采用國際品牌，設備出廠前經過了24小時老化和相關驗證測試，保證系統的高可靠性。

技術參數

30U

42U

整流器交流輸入(電源)

電池

逆變/變頻器輸出 (連接關鍵負載)

旁路電源輸入
